CIP
Estación CIP automática
La Estación CIP automática es un sistema fijo y automatizado de limpieza in situ (CIP) para la limpieza dirigida de tanques, tuberías, llenadoras y otros equipos de producción. Está diseñada para cerveceras y plantas de bebidas que necesitan limpiezas programables y repetibles en varios circuitos, con menor intervención del operario.
Los parámetros de limpieza, incluidos tiempo, temperatura, caudal, presión, pH y conductividad, pueden configurarse según el requisito del proceso. El sistema se suministra como una unidad premontada con depósitos de acero inoxidable, bombas, colectores de válvulas, equipos de dosificación, intercambiador de calor, instrumentación, PLC y control HMI.
Detalles técnicos
Configuración y control del sistema

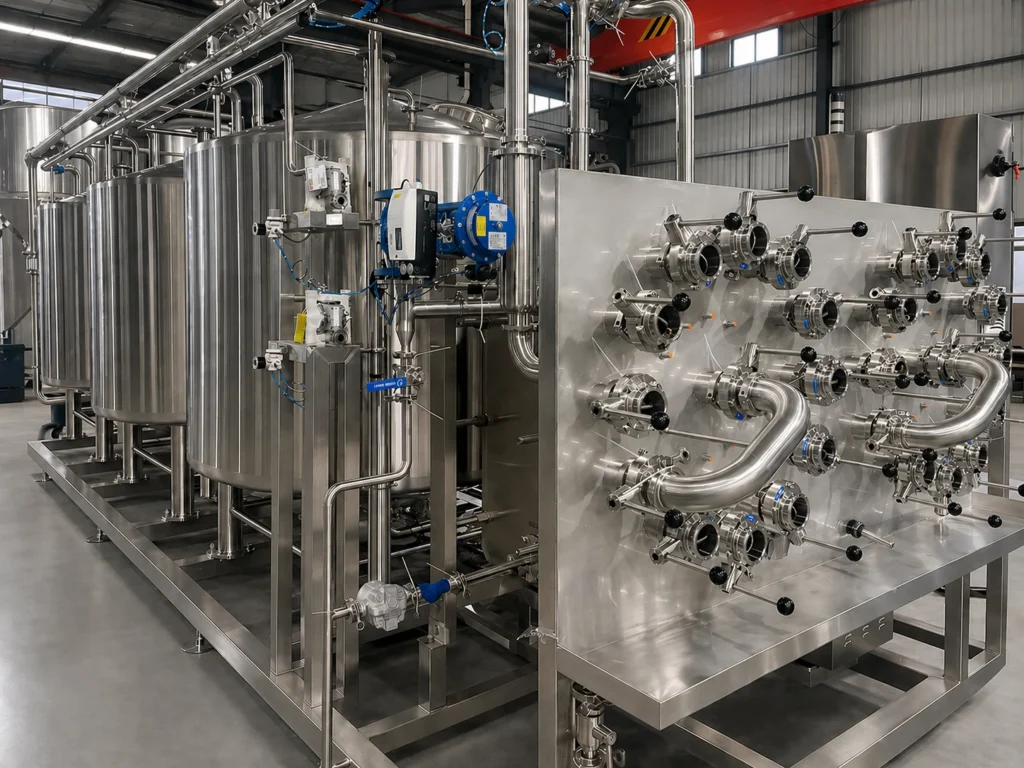

La estación CIP automática se configura como un skid modular con depósitos dedicados para enjuague, cáustico, ácido, esterilizante y recuperación; colectores de tubería sanitaria con control automatizado de válvulas; y conjuntos integrados de bombas de impulsión y retorno. El sistema incluye un intercambiador de placas para calentar la solución y dosificación química mediante bombas dosificadoras, con todas las partes mojadas fabricadas en SS316L o SS304 para una operación higiénica y duradera.
La instrumentación completa permite monitorizar el proceso, con medición de temperatura, caudal, conductividad, pH, nivel y presión. La operación se controla mediante PLC con interfaz HMI, lo que permite ejecutar ciclos totalmente automáticos, gestionar recetas, tratar alarmas y añadir monitorización remota opcional para asegurar un rendimiento CIP consistente y fiable.
Automatización y control
-
01
Limpieza programable
Los circuitos y pasos de proceso se seleccionan desde la HMI, permitiendo programas repetibles para distintos tanques, secciones de tubería o equipos de producción.
-
02
Monitorización de parámetros
La instrumentación de caudal, temperatura, presión, pH, conductividad y nivel de depósito da al operario más visibilidad sobre el rendimiento de limpieza y el estado químico.
-
03
Menos error manual
El enrutamiento automatizado de válvulas y la operación por recetas reducen la dependencia de cambios manuales de válvula y ayudan a evitar pasos omitidos o rutas químicas incorrectas.
Higiene y gestión de recursos
-
04
Limpieza multicircuito
Diseñada para instalaciones fijas con varios circuitos de limpieza, permite gestionar zonas de producción amplias desde una estación CIP central.
-
05
Recuperación de químicos
Los depósitos de recuperación y circuitos de retorno permiten capturar y reutilizar soluciones de limpieza adecuadas, reduciendo pérdidas químicas y costes operativos.
-
06
Dosificación y calentamiento integrados
La dosificación química y el calentamiento mediante intercambiador de placas facilitan la preparación controlada de cáustico, ácido y desinfectante dentro del sistema.
Configuraciones disponibles
-

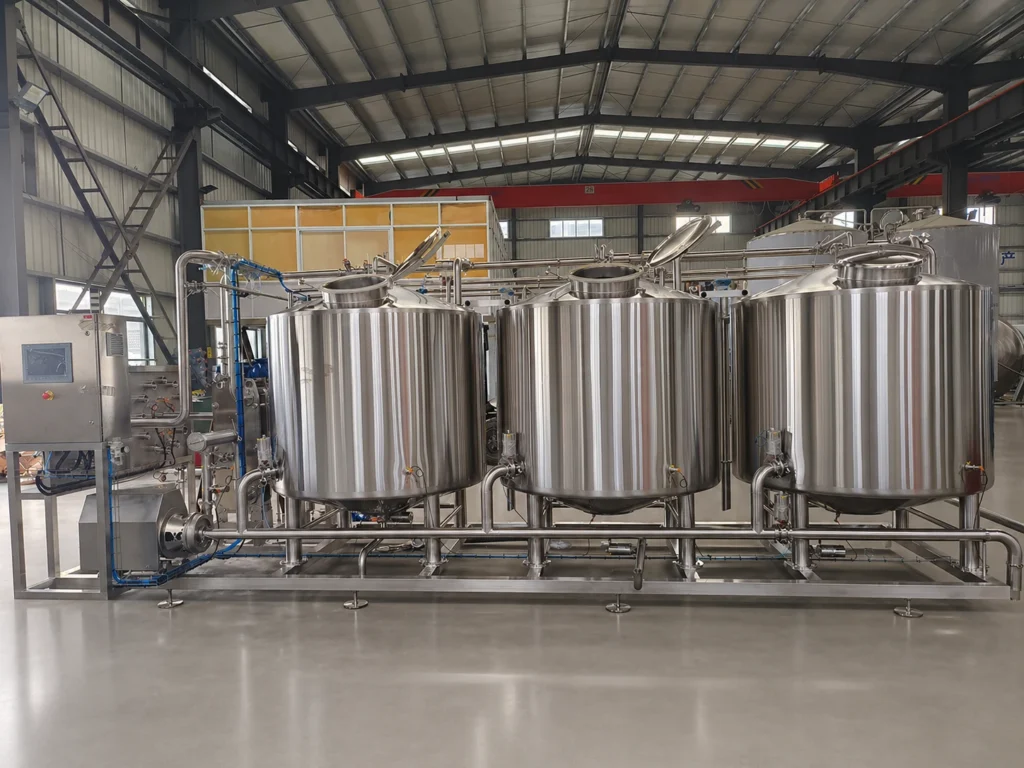

Estación CIP de tres depósitos
Configuración automatizada compacta típica con depósitos de agua de enjuague, cáustico y desinfectante o ácido para rutinas esenciales de limpieza en cerveceras y bebidas.
-
Estación CIP de cuatro depósitos
Añade un depósito adicional para ácido, recuperación o esterilizante dedicado, facilitando programas de limpieza más completos y mejor segregación química.
-
Estación CIP de cinco depósitos
Configuración automatizada completa con depósitos de agua, cáustico, ácido, esterilizante y recuperación para instalaciones de producción multicircuito de mayor tamaño.
-
Sistema CIP automático personalizado
Diseñado según la distribución de proceso de la planta, el número de tanques, los equipos de llenado, los circuitos de limpieza, los puntos de dosificación requeridos y el nivel de automatización.
| Parámetro | Valor | Unidad / notas |
|---|---|---|
| Tipo de sistema | CIP semiautomático / totalmente automático | Circuitos controlados por HMI |
| Configuración de depósitos | Multidepósito (normalmente 2-3 depósitos) | Almacenamiento de soluciones de limpieza |
| Método de limpieza | Circulación en circuito cerrado | Tuberías, recipientes y equipos de proceso |
| Automatización | Selección programable de circuitos | Enrutamiento automatizado mediante válvulas |
| Sistema de bombeo | Bombas de circulación integradas | Circuitos de impulsión y retorno |
| Integración | Integración completa en proceso | Líneas de cervecera / bebidas |
| Eficiencia | Menor uso de agua, mano de obra y energía | Optimización automatizada |
| Diseño | Skid compacto | Ahorro de espacio |
